【故障症状】
ワイパーが動かない

【原因】
モーター不良

【対処】
ワイパーモーター交換

適合品の在庫が無かったのですが、オーナー様のご希望で形が少々異なる1個古い品番の社外モーターに加工取り付けすることになりました。

ワイパーアームを外します。

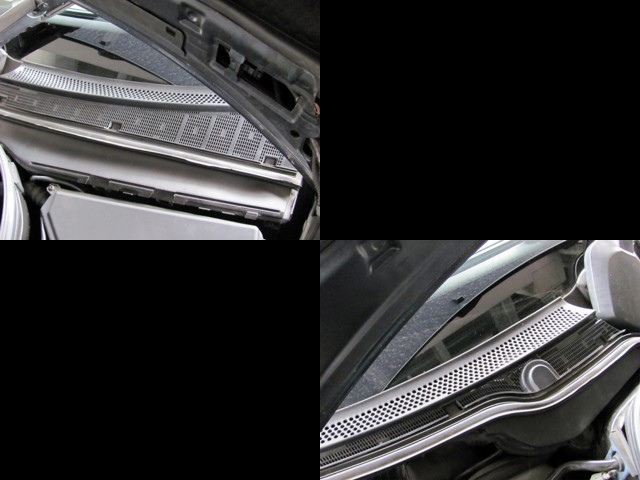

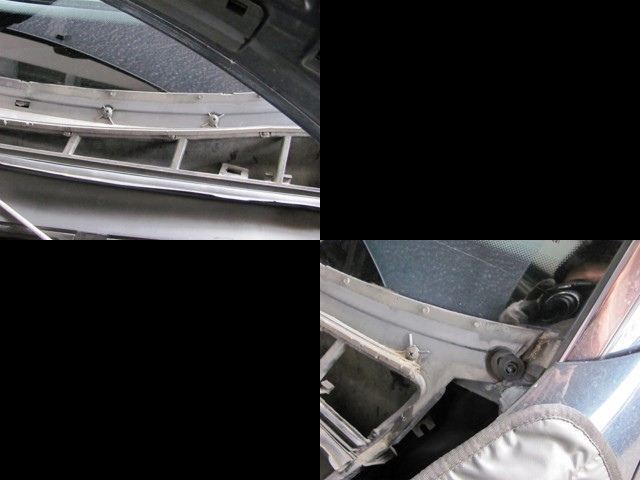

左右のカバーを外します。

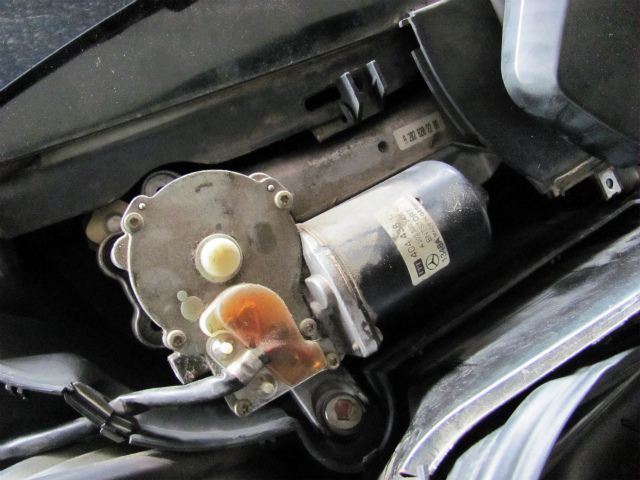

画像の部分を外すと、ワイパーモーターが現れます。

このままだと外せないのでワイパーリンクごと外します。

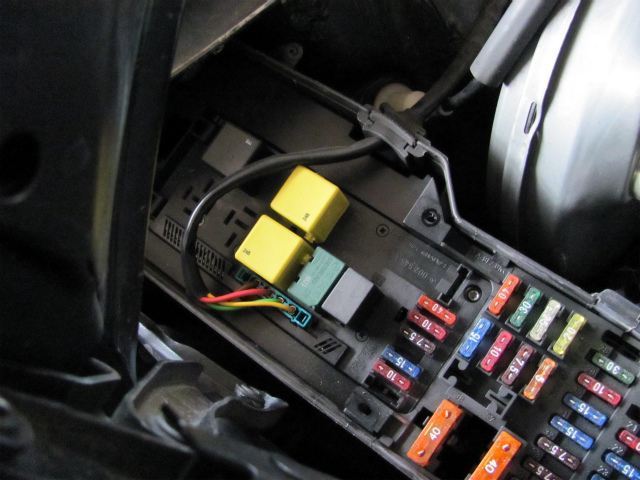

配線をヒューズBOXから外します。

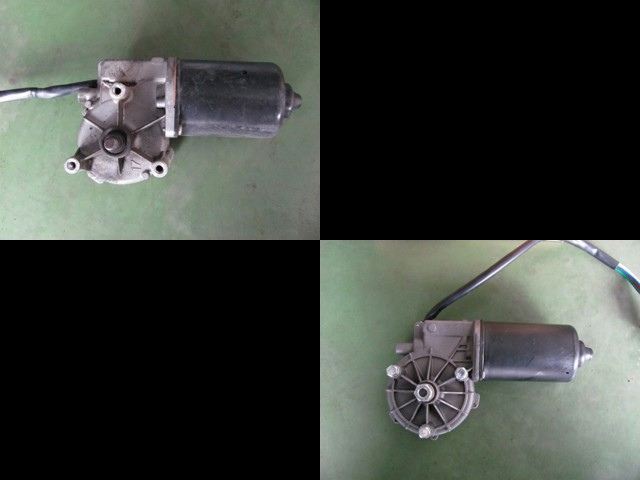

外したモーターと社外のモーターです。

画像を見て頂くと、取り付けボルトの位置が逆になっていて取り付け出来ないと思われますが、
リンク側に6箇所ボルト穴が空いていれば取り付け可能です。

社外モーターの方が一回り大きいのでちょっとカバーが浮いてしまいますが、取り付け可能です。

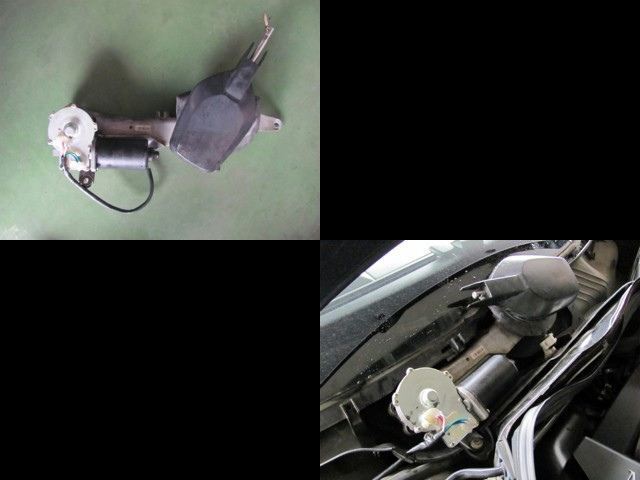

リンクに社外モーターを取り付け、車体側にワイパーリンクASSYを取り付けます。

動作確認をして終了です。
