【整備内容】

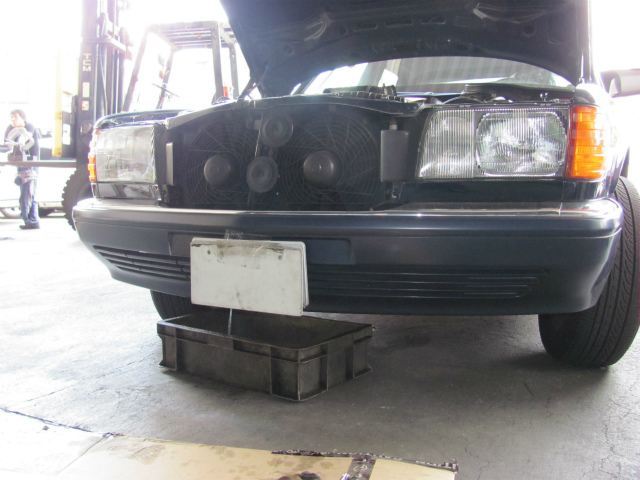

ラジエーター交換

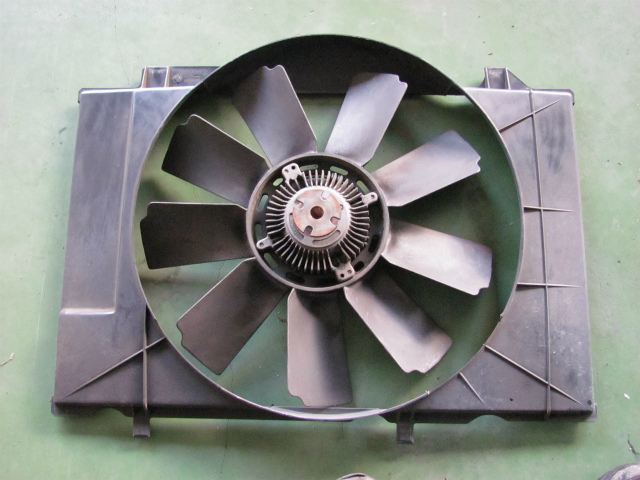

クーリングファン、ファンシュラウドを取り外します。

ファンクラッチとサーモスタットを同時に交換する事になったので、ファンブレードも取り外しておきます。

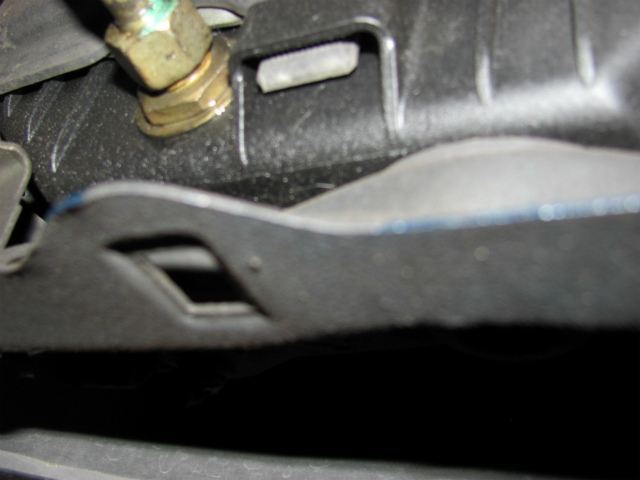

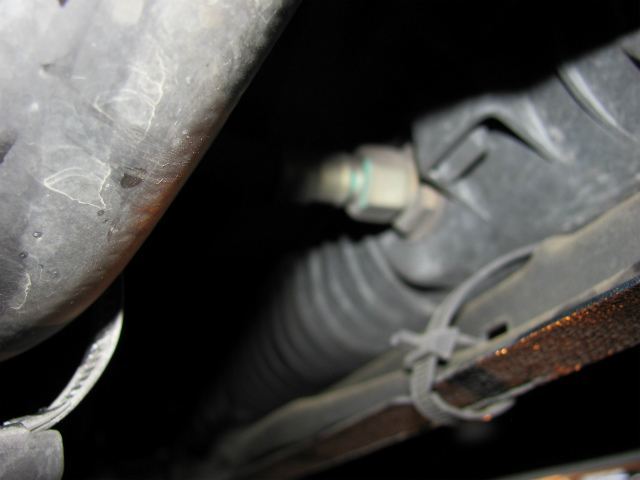

ラジエーターに取り付けてある、A/Tクーラーホースと上下ウォータホースを取り外します。

その後ラジエーターを取り外します。

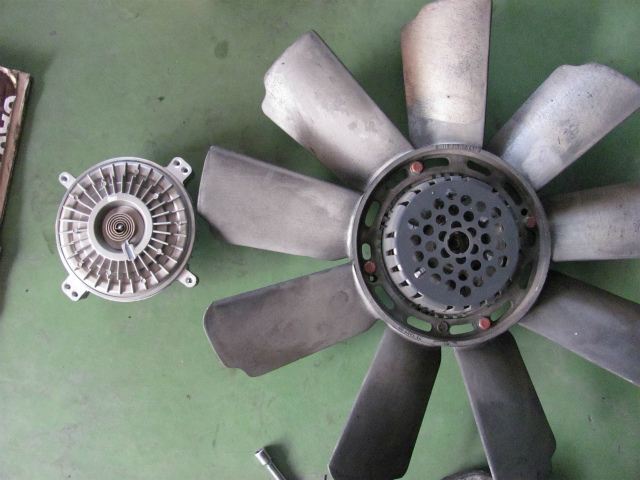

画像のファンクラッチとサーモスタットを交換して、ラジエーターを取り付ける準備をします。

新しいラジエーターを取り付けます。

A/Tクーラーホース等も取り付けて、取り外しと逆の手順で組み付けます。

動作確認を行い、作業終了です。
