【故障症状】
冷却水が漏れる

【原因】
パイプの折れ

【対処】
ラジエーターホース交換

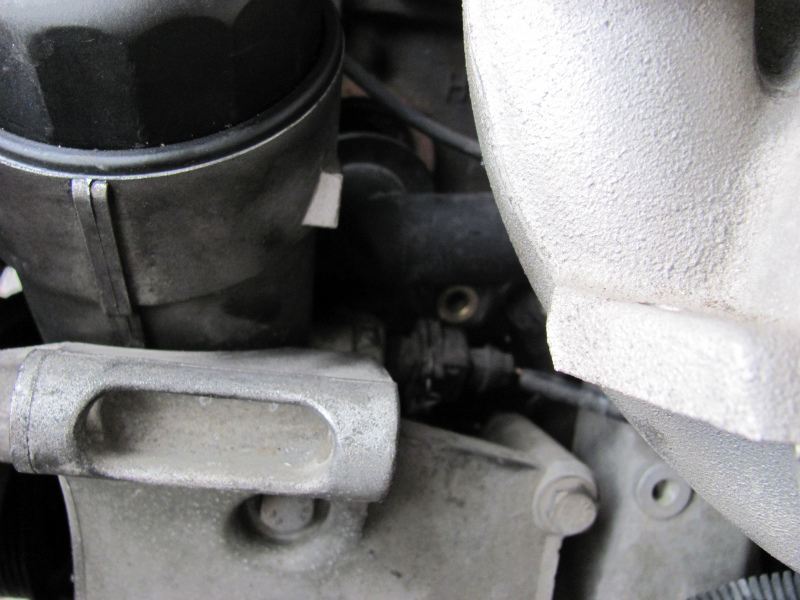

症状を聞いて点検したところ、シリンダーヘッド・シリンダーヘッド左バンク、インマニ下付近より漏れが確認できます。

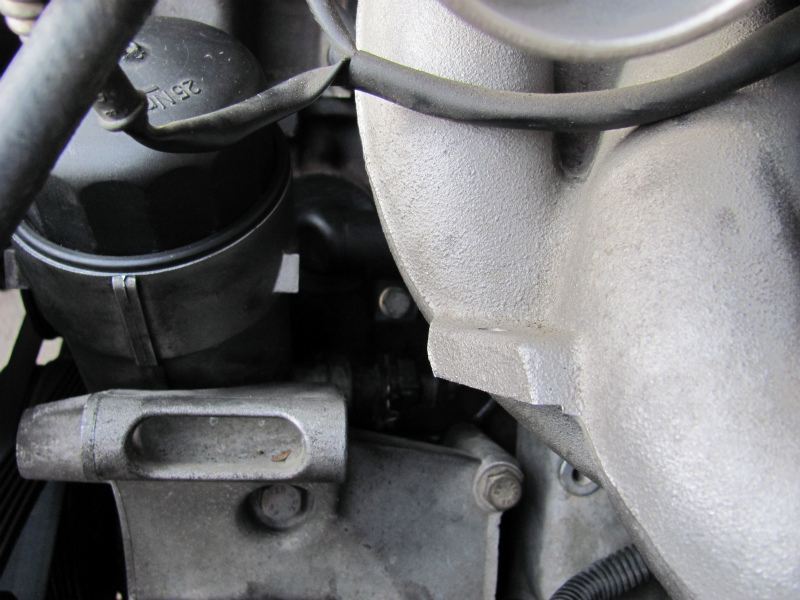

画像は左バンクの物です。

両方のジョイントを外して見たところ、パイプ部分と取り付け部が折れています。

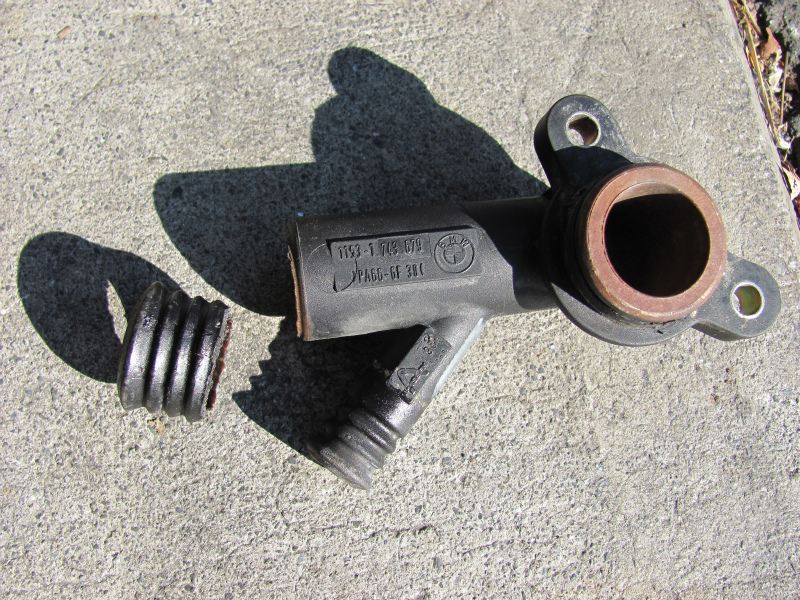

パイプの折れた所の拡大画像です。

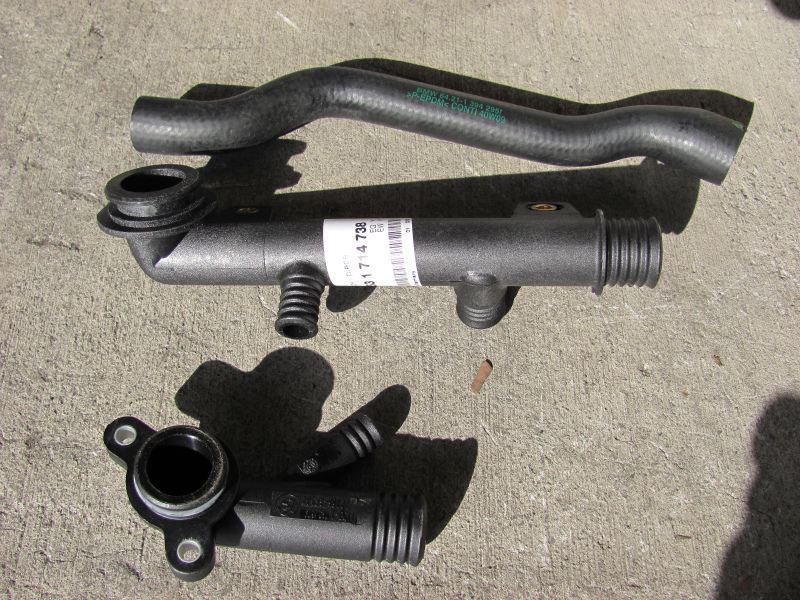

今回取替える部品の画像です。

シリンダーへッド・後ろ側のパイプを取り付けます。

パイプに入るホースを2本取り付けます。
ヒーターバルブからのホースは交換します。

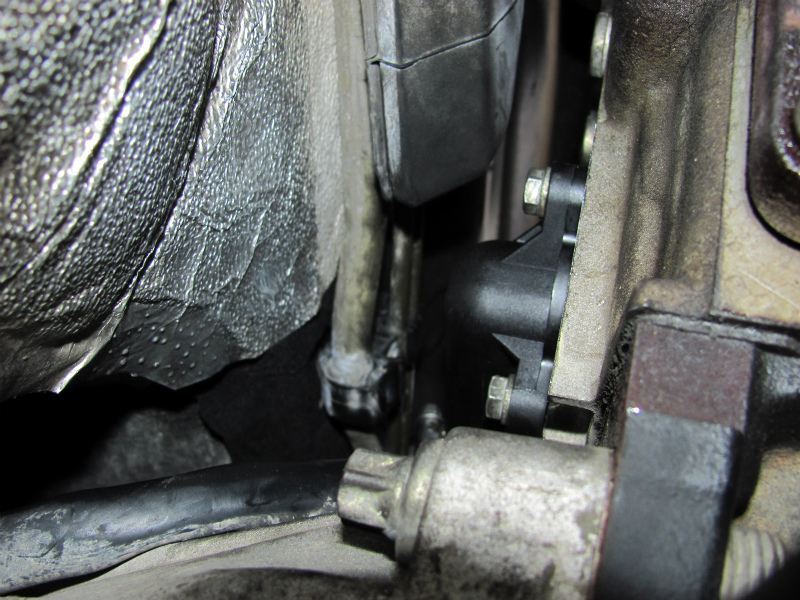

シリンダーブロック、左バンクのパイプを取り付けます。
このパイプにもホースが2本入ってきます。

取り外した各部品をもとに戻し、冷却水を入れ、漏れの確認をして終了です。

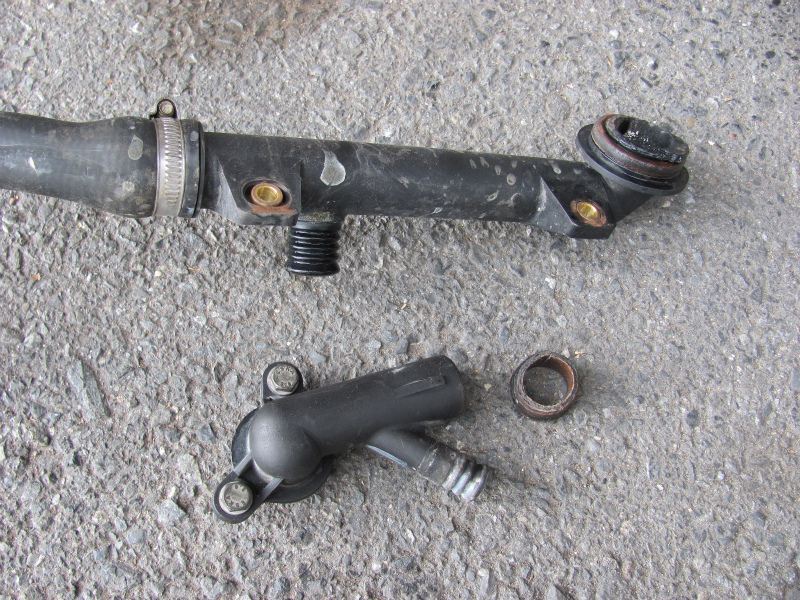

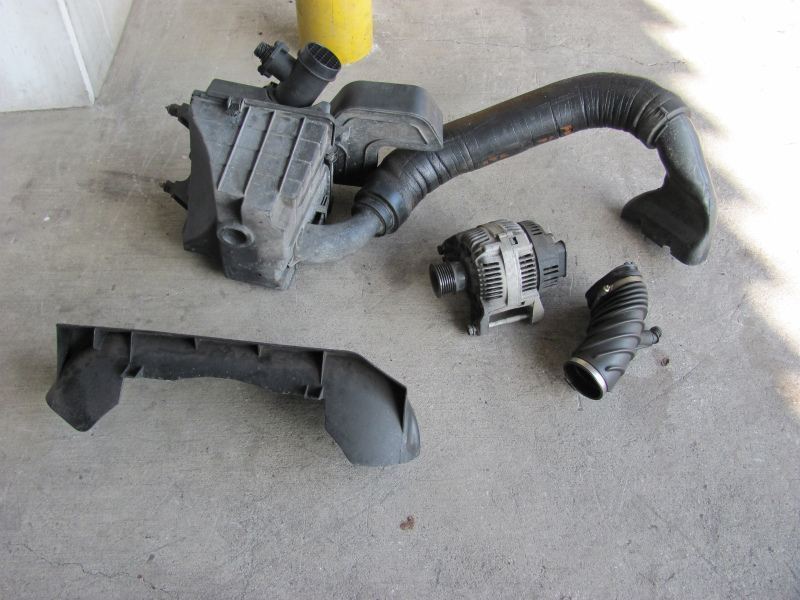

画像は、分解時取り外した部品です。
